Список собственного программного обеспечения

Разрабатываемое в АО «Гипровостокнефть» программное обеспечение представляет собой специализированное ПО для внутреннего использования и не подлежит свободной продаже.

Программное обеспечение собственной разработки является интеллектуальной собственностью института и регистрируется в Роспатенте и Едином реестре российских программ для ЭВМ и баз данных.

Расчет несущей способности одиночных висячих забивных свай («PileCalculator»)

Программа PileCalculator представляет собой специализированное программное обеспечение для внутреннего использования в АО «Гипровостокнефть» и не подлежит свободной продаже.

Информация по установке

Для установки программы PileCalculator с ограниченным сроком использования предоставляется ссылка для скачивания дистрибутива (в формате zip). Дистрибутив нужно извлечь из архива PileCalculator_установщик.zip и запустить файл-установщик setup.exe. Далее нужно следовать указаниям программы установки. По завершении установки на рабочем столе появится ярлык для запуска программы PileCalculator. Также программу можно запустить из списка программ в меню Пуск.

Установка программы на компьютеры внутренних пользователей АО «Гипровостокнефть» выполняется специалистами отдела информационных технологий (по запросу пользователей).

Функциональные характеристики

Программа PileCalculator предназначена для расчета несущей способности одиночных висячих забивных свай на действие вдавливающих и выдергивающих нагрузок в соответствии с требованиями СП 50-102-2003, а также на действие касательных сил морозного пучения в соответствии с требованиями СП 50-101-2004.

В состав программного продукта входит исполняемый модуль PileCalcEntry.exe – основной, позволяющий задать начальные условия и произвести:

1.         расчет нагрузки, передаваемой на сваю;

2.         расчет несущей способности свай на вдавливание;

3.         расчет несущей способности свай на выдергивание.

Одиночная свая в составе фундамента и вне его по несущей способности грунта основания рассчитывается в соответствии с п. 7.1.11 СП 50-102-2003.

При расчете свай всех видов как на вдавливающие, так и на выдергивающие нагрузки продольное усилие, возникающее в свае от расчетной нагрузки, определяется с учетом собственного веса сваи, принимаемого с коэффициентом надежности по нагрузке, увеличивающим расчетное усилие.

Несущая способность, кН, висячей забивной и вдавливаемой сваи и сваи-оболочки, погружаемой без выемки грунта, работающих на сжимающую нагрузку, определяется как сумма расчетных сопротивлений грунтов основания под нижним концом сваи и на ее боковой поверхности в соответствии с п. 7.2.2 СП 50-102-2003.

Информация по эксплуатации

Выполнение расчета выполняется по нажатию кнопки Расчет после заполнения всех исходных данных и информации о грунтах (рис. 1).

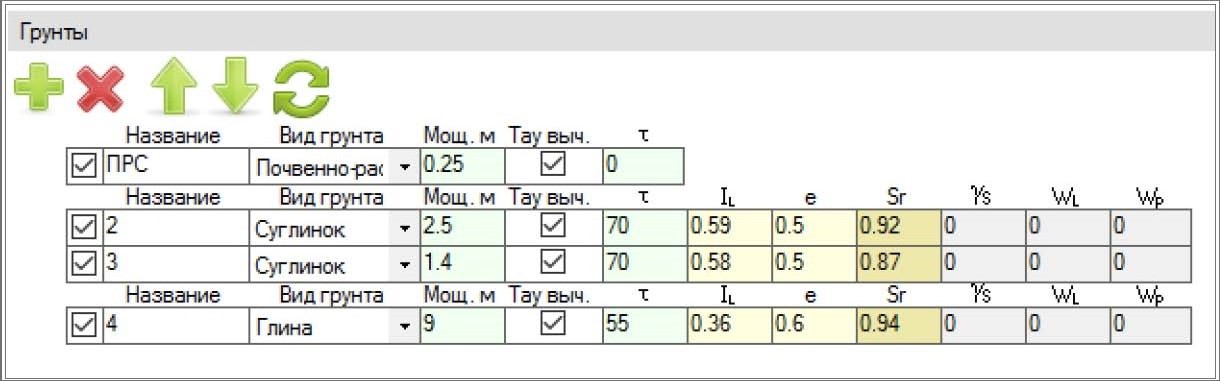

Рис. 1 – Окно «Грунты» программы PileCalculator

Результат расчета выводится в окне Расчет (рис. 2).

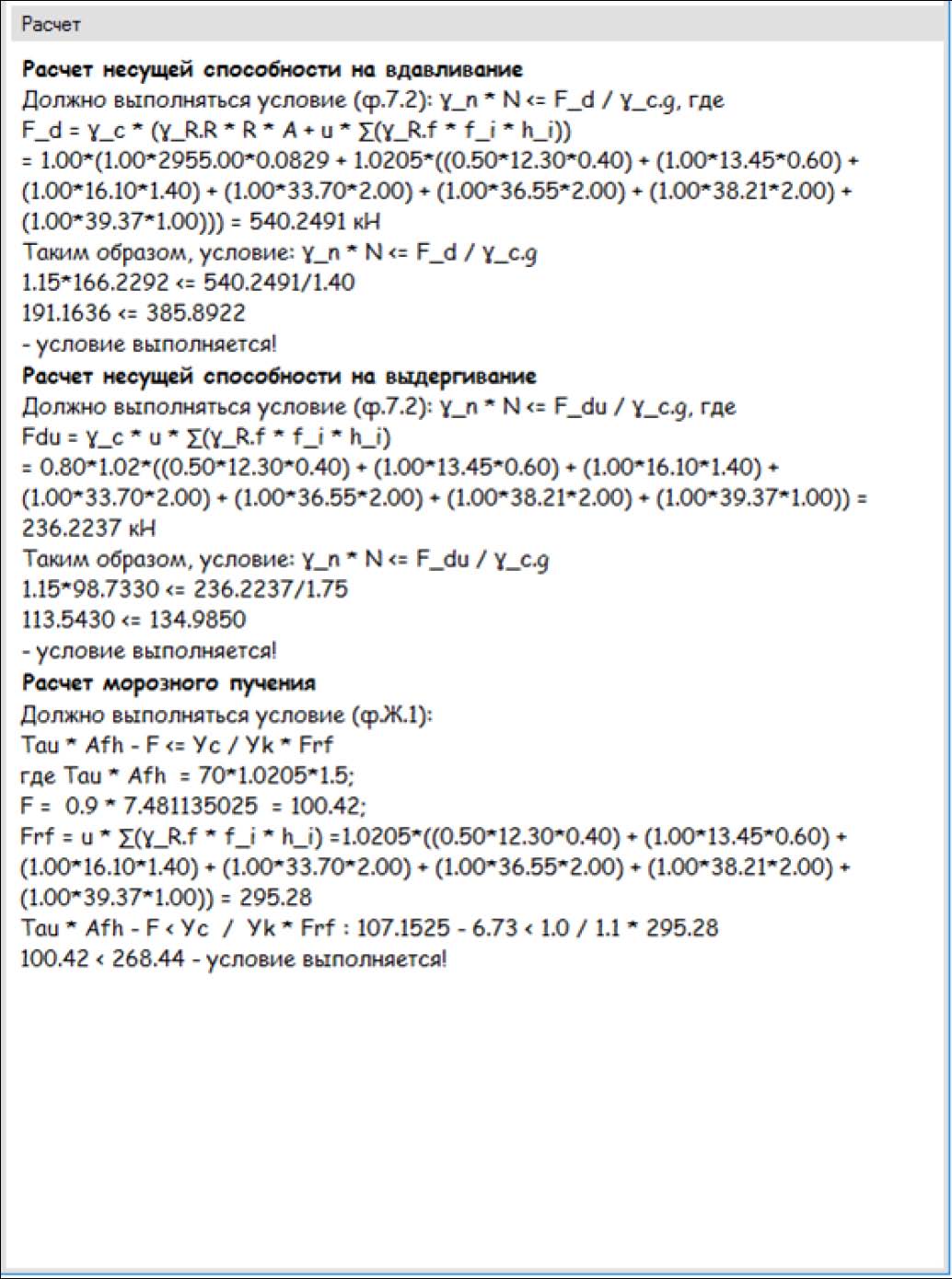

Рис. 2 – Результат работы программы PileCalculator

Окно Схема позволяет проверить правильность введенных данных на эскизе скважины, не дожидаясь выполнения расчета (рис. 3).

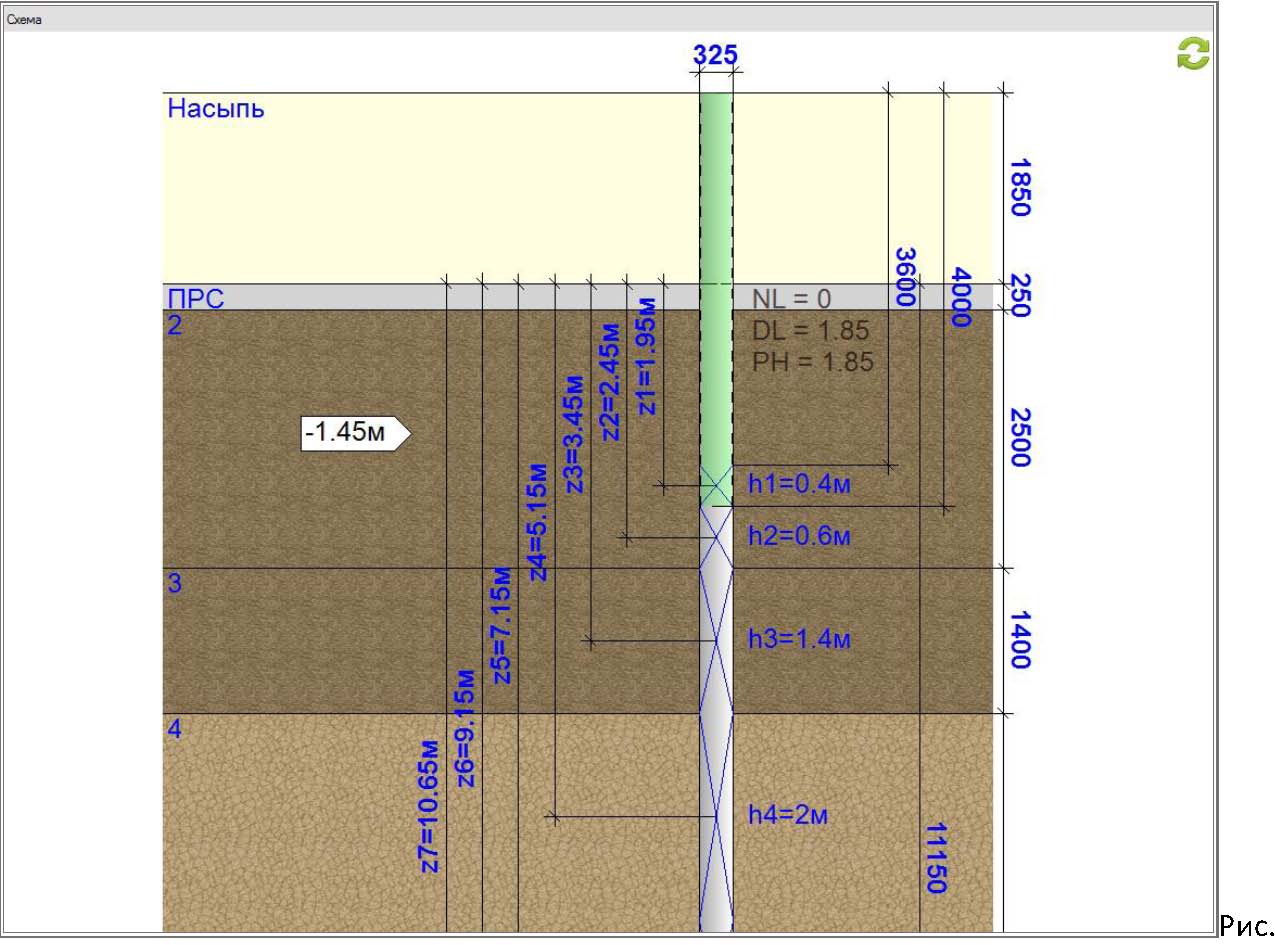

Рис. 3 – Окно «Схема» программы PileCalculator

В программе PileCalculator имеется возможность сохранения текущего расчета со всеми исходными данными, открытия ранее сохраненного расчета, быстрого открытия последнего выполненного расчета.

Более подробно функциональные характеристики программы и порядок работы рассмотрены в Руководстве пользователя, предназначенном для внутреннего использования в АО «Гипровостокнефть».

Поддержание жизненного цикла программы

Пользователями программы PileCalculator являются специалисты строительного отдела АО «Гипровостокнефть».

Сопровождение и поддержка пользователей программы PileCalculator, в том числе устранение неисправностей, выявленных в ходе эксплуатации, выполняется силами штатных сотрудников (2-х специалистов группы САПР отдела информационных технологий (ИТ)) АО «Гипровостокнефть».

Развитие и модернизация программы также выполняется специалистами отдела ИТ по предложениям пользователей.
