Программа «Условные обозначения схем и чертежей» представляет собой специализированное программное обеспечение для внутреннего использования в АО «Гипровостокнефть» и не подлежит свободной продаже.

Информация по установке

Установка программы на компьютеры внутренних пользователей АО «Гипровостокнефть» выполняется специалистами отдела информационных технологий (по запросу пользователей).

Функциональные характеристики

Программа «Условные обозначения схем и чертежей» предназначена для автоматизации процесса вычерчивания принципиальных и монтажных схем и чертежей в nanoCAD.

В состав программы входят следующие модули (рис. 1):

• Оборудование
• Арматура
• Элементы трубопровода
• КИПиА
• Электрические схемы
• Электроснабжение
• Блоки

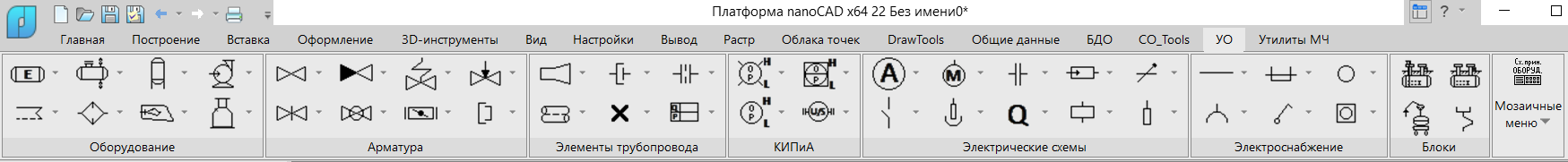

Рисунок 1 – Перечень разделов (меню) программы «Условные обозначения схем и чертежей»

Информация по эксплуатации

Модуль Оборудование включает в себя функционал для отрисовки различных видов емкостей, резервуаров, насосов, печей, газосепараторов, горизонтальных факелов, фильтров и элементов обогрева.

В качестве примера на рисунке 2 приведено выпадающее меню с перечнем видов насосов, отрисовываемых с помощью программы.

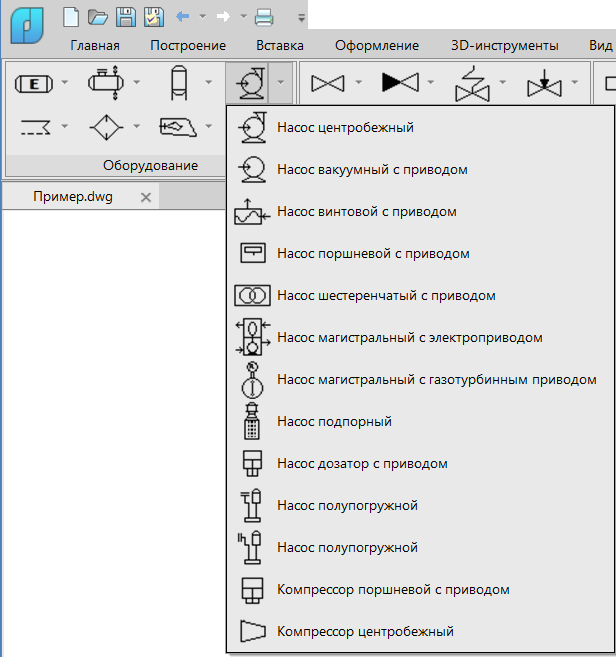

Рисунок 2 – Выпадающий список меню Оборудование->Насосы

Модуль Арматура включает в себя отрисовку различных видов клапанов запорных, клапанов обратных, клапанов регулирующих, клапанов предохранительных, задвижек, кранов шаровых, затворов поворотных, спускников, воздушников, муфт сливных, клапанов дыхательных. Пример выпадающего меню с перечнем доступных для отрисовки кранов шаровых приведен на рисунке 3.

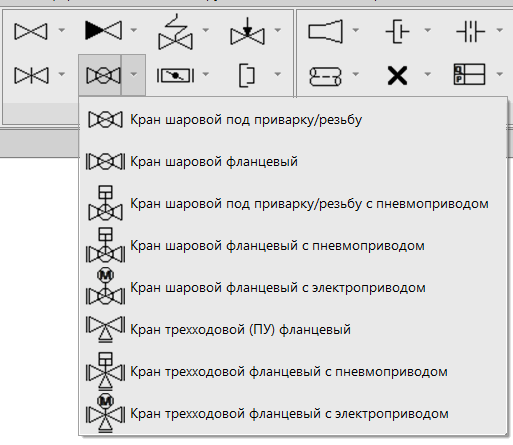

Рисунок 3 – Выпадающий список меню Арматура->Краны шаровые

Модуль Элементы трубопровода включает в себя отрисовку переходов, тройников, заглушек, электроизолирующих вставок, смотровых фонарей, опор и др. элементов трубопровода. Также в этот модуль входят инструменты для отрисовки элементов оформления трубопровода (обозначение уклона, направления потока, изоляции, номеров потока, продолжения схем и др.). Пример выпадающего меню с перечнем представленных в программе деталей трубопроводов приведен на рисунке 4.

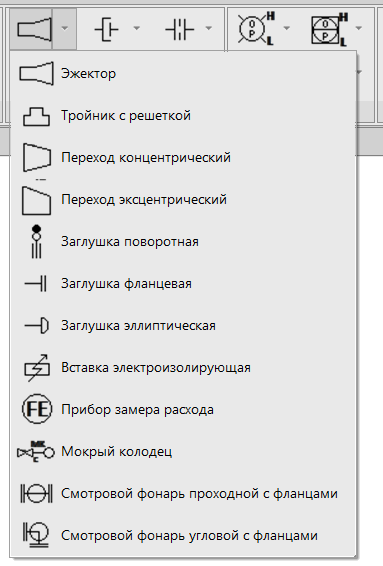

Рисунок 4 – Выпадающий список меню Элементы трубопровода->Детали трубопровода

Также в программе представлен функционал для отрисовки точек контроля, приборов КИПиА, элементов электрических схем.

Более подробно функциональные характеристики программы и порядок работы рассмотрены в Руководстве пользователя, предназначенном для внутреннего использования в АО «Гипровостокнефть».

Поддержание жизненного цикла программы

Пользователями программы «Условные обозначения схем и чертежей» являются специалисты технологических отделов АО «Гипровостокнефть».

Сопровождение и поддержка пользователей программы «Условные обозначения схем и чертежей», в том числе устранение неисправностей, выявленных в ходе эксплуатации, выполняется силами штатных сотрудников (2-х специалистов группы САПР отдела информационных технологий (ИТ)) АО «Гипровостокнефть».

Развитие и модернизация программы также выполняется специалистами отдела ИТ по предложениям пользователей.
