Программа для автоматизации оформления, редактирования и проверки чертежей «DrawTools» представляет собой специализированное программное обеспечение для внутреннего использования в АО «Гипровостокнефть» и не подлежит свободной продаже.

Информация по установке

Установка программы на компьютеры внутренних пользователей АО «Гипровостокнефть» выполняется специалистами отдела информационных технологий (по запросу пользователей).

Функциональные характеристики

Программа «DrawTools» предназначена для автоматизации оформления, редактирования и проверки чертежей в nanoCAD.

В состав программы входят следующие модули (рис. 1):

• Оформление

• Оформление дин. блоками

• Таблицы

• Вычисление

• Штамп

• Слои

• Текст

• Сервис

• Xref

• Wipeout

• Настройка

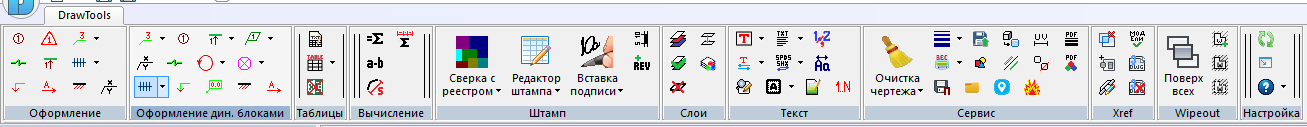

Рисунок 1 – Перечень разделов (меню) программы «DrawTools»

Информация по эксплуатации

Программа «DrawTools» включает в себя инструменты, которые облегчают работу по оформлению, редактированию и проверке чертежей специалистам проектных отделов АО «Гипровостокнефть».

Модуль Оформление включает в себя функционал для отрисовки на чертеже элементов оформления: линии земли, выносных линий, сварных швов, номеров узлов, обозначения изменений (ревизий), линии разрыва, обозначения разреза, уровня, вида.

Элементы с панели Оформление дин. блоками вставляются в чертеж в виде динамических блоков для возможности быстрого редактирования основных параметров.

Модуль Таблицы содержит инструменты для автоматизации обработки таблиц (экспорт таблиц, форматирование и др.).

На панели Вычисление представлен функционал для выполнения простых математических операций над большим количеством однотипных объектов (сумма числовых значений выделенных текстов, вычисление суммарной длины выделенных отрезков и дуг и др.).

Одним из ключевых модулей программы «DrawTools» является Штамп. Он содержит инструменты для проверки чертежей, пакетного (массового) редактирования атрибутов штампов основной надписи, а также функционал для работы с электронными факсимильными подписями. Окно пакетного редактора атрибутов штампов чертежей представлено на рис. 2.

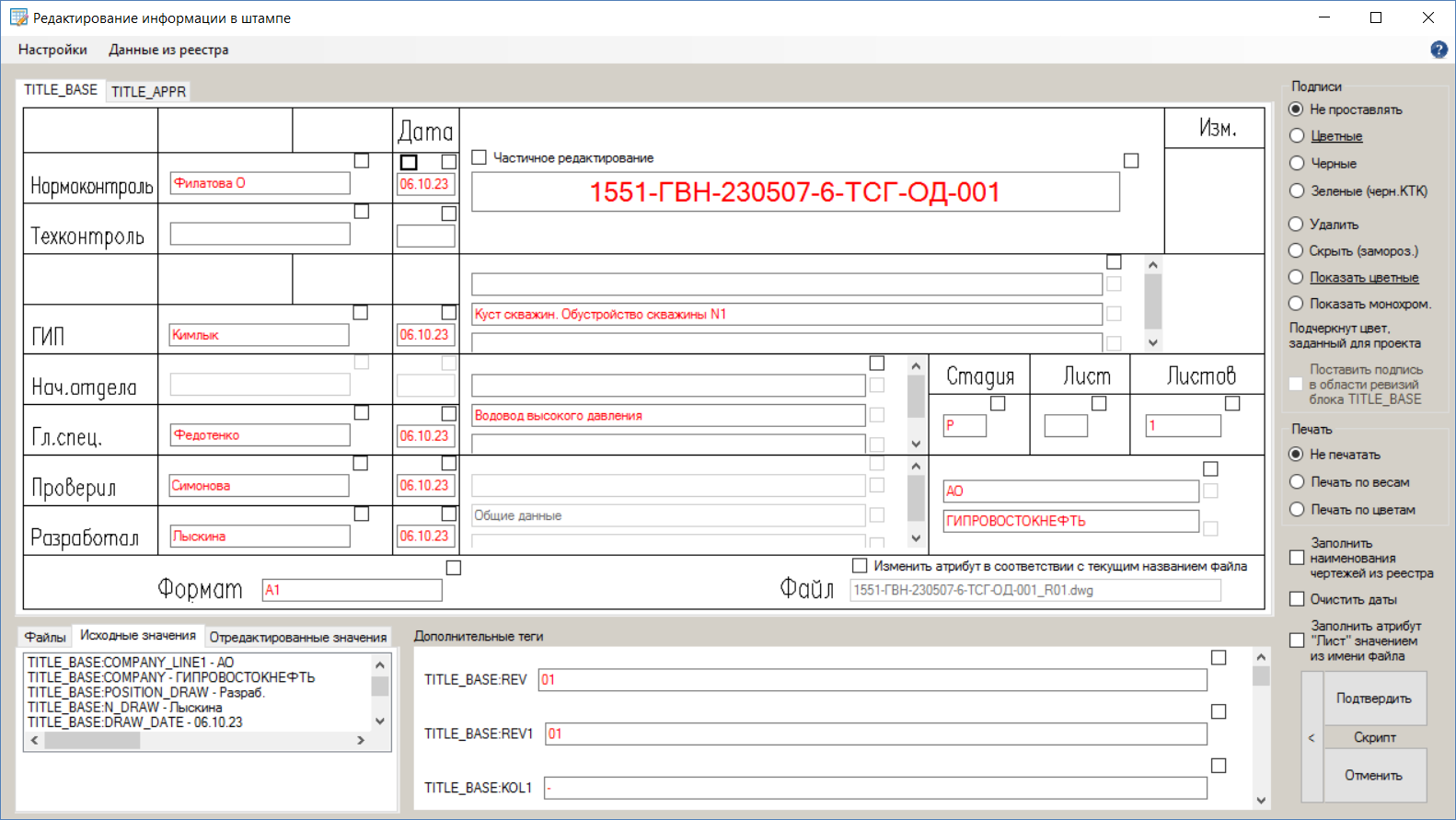

Рисунок 2 – Пакетный редактор атрибутов штампов чертежей

На панели Слои представлены инструменты для работы со слоями: загрузка в чертеж слоев из файла, слияние слоев, настройка свойств, проверка наименований и свойств слоев на соответствие заданным требованиям, быстрое удаление слоя со всеми объектами на нем.

Панель Текст содержит функционал для автоматизации работы с текстами: замена и проверка шрифтов, замена фона, форматирование, изменение регистра, пакетная замена текстов и другие.

В модуле Сервис представлены служебные инструменты, такие как очистка чертежа, настройка и проверка весов для печати, пакетное сохранение чертежей в заданном формате, разбивка блоков (включая вложенные), быстрая печать в PDF.

Панель Xref включает в себя функционал для работы с внешними ссылками: проверка внешних ссылок, пакетная загрузка/удаление внешних ссылок, копирование объектов со слоя внешней ссылки, редактор ссылок, позволяющий изменять пути и имена внешних ссылок в указанных чертежах с последующим сохранением чертежей в заданном формате.

На панель Wipeout вынесены инструменты для работы с примитивами типа Маска (Wipeout).

Более подробно функциональные характеристики программы и порядок работы рассмотрены в Руководстве пользователя, предназначенном для внутреннего использования в АО «Гипровостокнефть».

Поддержание жизненного цикла программы

Пользователями программы «DrawTools» являются специалисты проектных отделов АО «Гипровостокнефть».

Сопровождение и поддержка пользователей программы «DrawTools», в том числе устранение неисправностей, выявленных в ходе эксплуатации, выполняется силами штатных сотрудников (3-х специалистов группы САПР отдела информационных технологий (ИТ)) АО «Гипровостокнефть».

Развитие и модернизация программы также выполняется специалистами отдела ИТ по предложениям пользователей.
